簽訂日期：2017-05-21

處理物料：垃圾、固廢等

處理能力： 16t/h

設備配置：回轉窯Ф2.2x18m、1臺、二燃室1臺

項目概況：

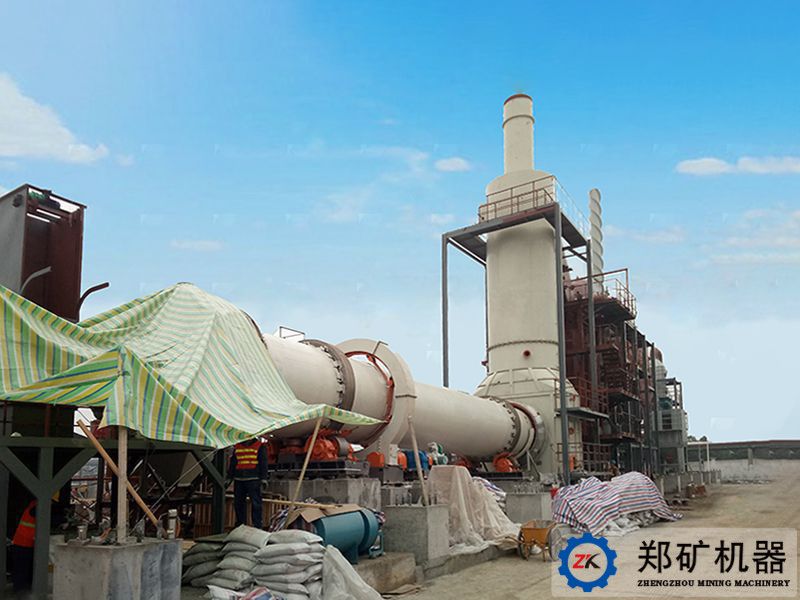

    南京中船綠洲環保有限公司主營陸用焚燒系統工程、水處理系統工程、土壤修復工程和壓力容器三類（A2）設計和制造，及船用焚燒爐、生活污水處理裝置、艙底水分離器、海水制淡裝置、中央冷卻器等。本項目利用回轉窯+二燃室來焚燒垃圾、固廢，并在窯尾二燃室中以1100℃的高溫來消除煙氣中的二惡英，確保廢氣達標排放。

    項目2017年5月簽訂供貨合同，2018年1月安裝調試完畢，回轉窯、二燃室設備設計、制造、安裝、調試全由河南鄭礦機器有限公司完成。

解決方案：

    該項目采用的回轉窯+二燃室配套設備進行垃圾、固廢處置焚燒及廢氣有害成分處理，方案獨特、效果好，主機設備的熱工、技術參數及處置流程如下：

1）主機設備參數

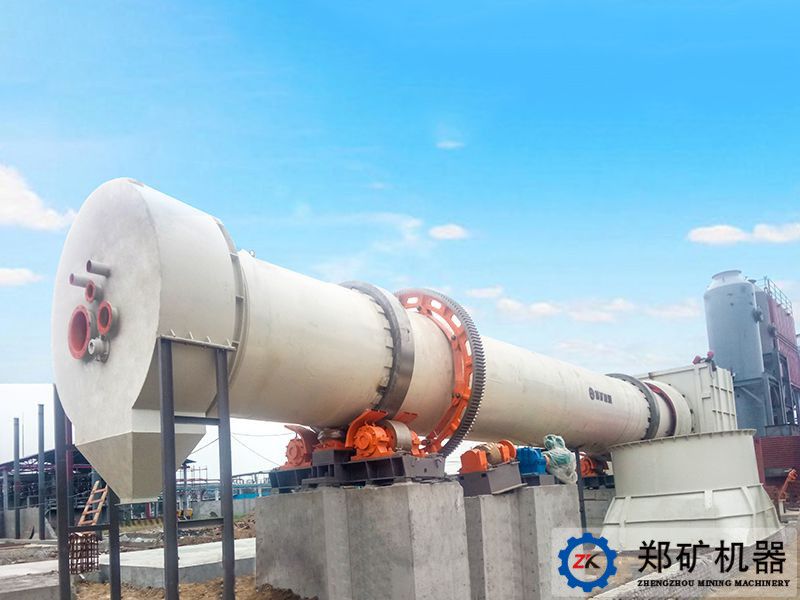

回轉窯：

電源：380V/50Hz/3φ，電機的能耗等級IE2，絕緣等級為F級，防護等級為IP54，防爆等級dII BT。

窯體規格：Φ2200X18000(mm)

設備斜度：3:100

窯體主材：Q345R

窯頭窯尾密封形式：魚鱗片加迷宮式

支撐形式：兩點支撐

傳動形式：?jiǎn)味藘杉?jí)傳動，小齒輪由雙軸承支撐

回轉窯工作溫度：600℃~700℃

二燃室：

二燃室材質：Q345

二燃室工作溫度：1100℃

 2）工藝流程

     回轉窯進料口設有推料機構，可保證連續進料。固體(危險)廢物通過進料機構送入回轉窯內被焚燒成高溫?zé)煔夂突以?，灰渣從窯頭進入出渣機，定期送到穩定化/固 化車間進行處理。回轉窯出口溫度在 800～850℃，煙氣進入二燃室后，在二燃室四周切向噴入二次風，使得在二燃室中形成強烈的渦旋場，煙氣中可燃成分得以充分燃燒。同時二燃室采用獨特結構設計使二燃室兼有旋風除塵作用。二燃室出口煙溫大于 1100℃，煙氣在高溫區停留時間在 2 秒以上，保證煙氣中包括二惡英在內的有害成分分解，并滿足對危險廢物焚燒的要求。

回轉窯保持約 50mm 厚的穩定渣層可以起到保護耐火層的作用。
