單筒冷卻機

單筒冷卻機是對煅燒過的物料進行冷卻處理的設備，屬于回轉圓筒類設備。本產品廣泛應用于水泥建材、有色冶金、黑色冶金、耐火材料、化工原料、陶瓷及造紙等領域。具有生產能力大，機械化程度高，維護操作簡單等特點。

產量：1-40t/h

型號：?1.0×15m—?3.0×30m

應用范圍：電力、化工、冶金、建材、輕工、礦山

免費獲取報價 技術咨詢

突出優勢

單筒冷卻機是通過筒體的回轉帶動高溫物料與冷空氣進行充分的熱交換，使物料冷卻的設備，具有冷卻效果好、產能大、運轉率高、節能環保、操作維護簡便以及整機壽命長等特點，可廣泛應用于水泥、石灰、陶粒、金屬鎂等領域。

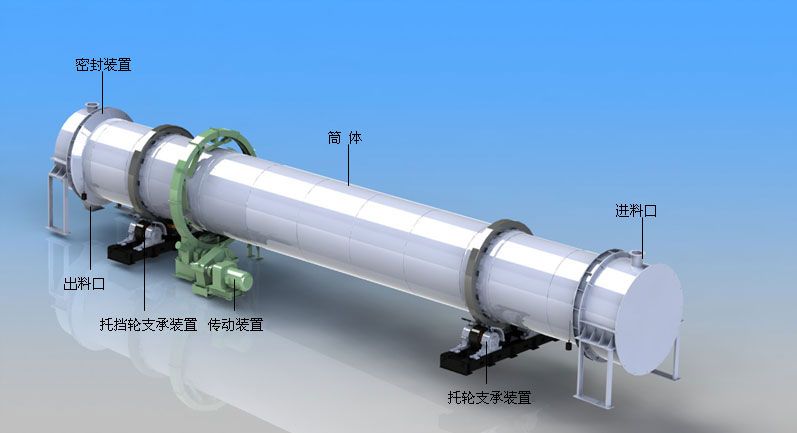

1、托擋輪支承裝置和托輪支承裝置的機架整體焊接完畢，進行振動時效處理，消除焊接應力后，用大型立式車床和鏜銑床進行一體化加工制造，保證了各部分的加工、配合精度和形位公差，有效提高了整機的安裝精度和可靠性；

2、冷卻效果好、產能大、運轉率高；

3、多種角度的周向揚料板組合裝置，可大幅提高其熱交換率，縮短冷卻時間；

4、結構緊湊、運轉平穩、操作維護簡便。

工作原理

物料通過進料裝置進入冷卻機。冷卻機回轉，其內揚料板帶動物料與空氣進行充分熱交換，同時隨著按照設計斜度和轉速不停轉動的筒體，物料也在筒體內周期性地翻滾前進，從而把物料由進料端輸送到出料端，并保證在物料在通過單筒冷卻機的時間內將其冷卻到200℃以下，從而完成整個冷卻過程。


技術參數

規格 (m)	筒體			電動機		減速機型號	外形尺寸( 長 X 寬 X 高)	重量 (t)
規格 (m)	容積 (m3）	轉速	斜度(%)	型號	功率(kW)	減速機型號	(mm)	重量 (t)
Φ1x15	11.8	5	5	YCT200-4B	7.5	ZQ400	15000x1876x2069	9.5
Φ1.2x12	13.57	5	5	YCT225-4A	11	ZQ500	12000x2159x2475	10.3
Φ1.2x15	17	4--5	5	YCT225-4B	15	ZQ500	15000x2294x2475	12.8
Φ1.2x20	22.6	4--5	5	YCT225-4B	15	ZQ500	20000x2294x2475	16.8
Φ1.5x10	17.67	3--5	5	YCT225-4B	15	ZQ650	10000x2655x2895	16.5
Φ1.5x14	24.9	3--5	5	YCT225-4B	15	ZQ650	14000x2655x2895	19.2
Φ1.5x18	31.8	3--5	5	YCT250-4A	18.5	ZQ650	18000x2655x2895	22.9
Φ1.5x20	35.3	3--5	5	YCT250-4A	18.5	ZQ650	20000x2655x2895	25.4
Φ1.8x16	30.5	3--5	4	YCT250-4B	22	ZQ750	16000x3060x2980	35.4
Φ1.8x18	45.8	3--5	4	YCT250-4B	22	ZQ750	18000x3060x2980	32.3
Φ1.8x20	50.9	3--5	4	YCT250-4B	22	ZQ750	20000x3060x2980	39.2
Φ2.0x16	50.3	3--5	3.5	YCT250-4B	22	ZQ750	16000x3340x3420	38.6
Φ2.0x20	62.8	3--5	3.5	YCT280-4A	30	ZQ750	20000x3340x3420	42.8
Φ2.2x14	53.2	3--5	3.5	YCT280-4A	30	ZQ750	14000x3620x3570	45.3
Φ2.2x18	68.4	3--5	3.5	YCT280-4A	30	ZQ750	18000x3620x3570	49.4
Φ2.2x20	76	3--5	3.5	YCT280-4A	30	ZQ750	20000x3620x3570	51.8
Φ2.4x16	72.3	3--4	3.5	YCT280-4A	30	ZQ850	16000x3860x3760	58.8
Φ2.4x20	90.4	3--4	3.5	YCT280-4A	30	ZQ850	20000x3860x3760	63.9
Φ2.8x28	172	2.5	3.5	Y280M-6	55	ZQ1000	28000x4350x4200	130
Φ3x30	212	1--2	3.5	Y315S-6	75	ZL115	30000x4860x4630	169

我們的產品在不斷更新和改進中，鄭礦機器保留在未事先告知用戶的情況下，更改參數及設計的權力。
此配置表僅作為參考，根據客戶地理環境條件及要求不同有所變化。如果需要詳細了解，請聯系我們： 15617627965感謝您的到訪！
